您當前的位置：首頁 - 產品中心 - 高壓試驗設備

YDQ-10KVA/100KV智能控制箱及充氣試驗變壓器





產品用途

用于電力設備檢測及預防性試驗工頻打耐壓。

產品優點

輕便、運輸和移動方便。

產品參數

輸出電壓：100KV 輸出功率：10KVA。

成套設備

高壓充氣試驗變壓器1臺；智能控制箱1臺。

客戶服務熱線

027-87409251

客戶服務熱線

13871255353

QQ:1301955770

QQ:1931151360

產品介紹
配置參數
產品詳情

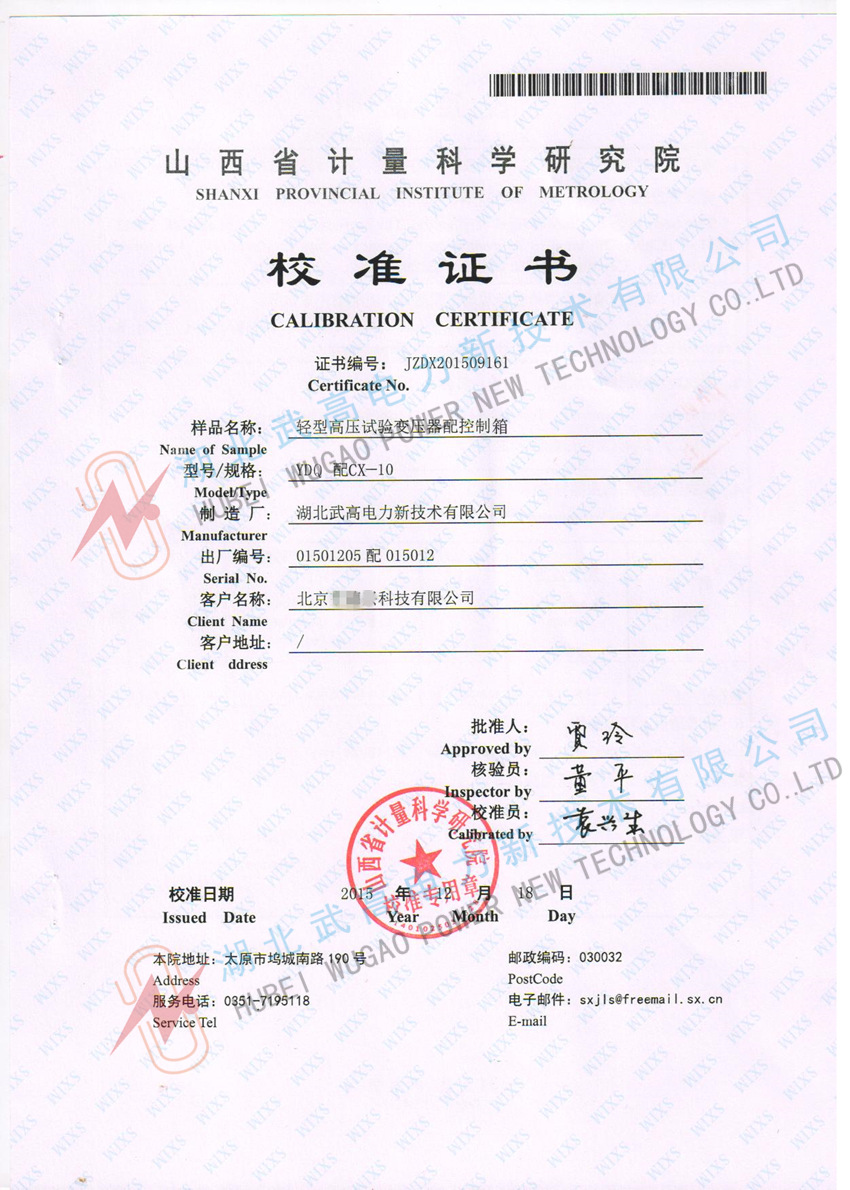

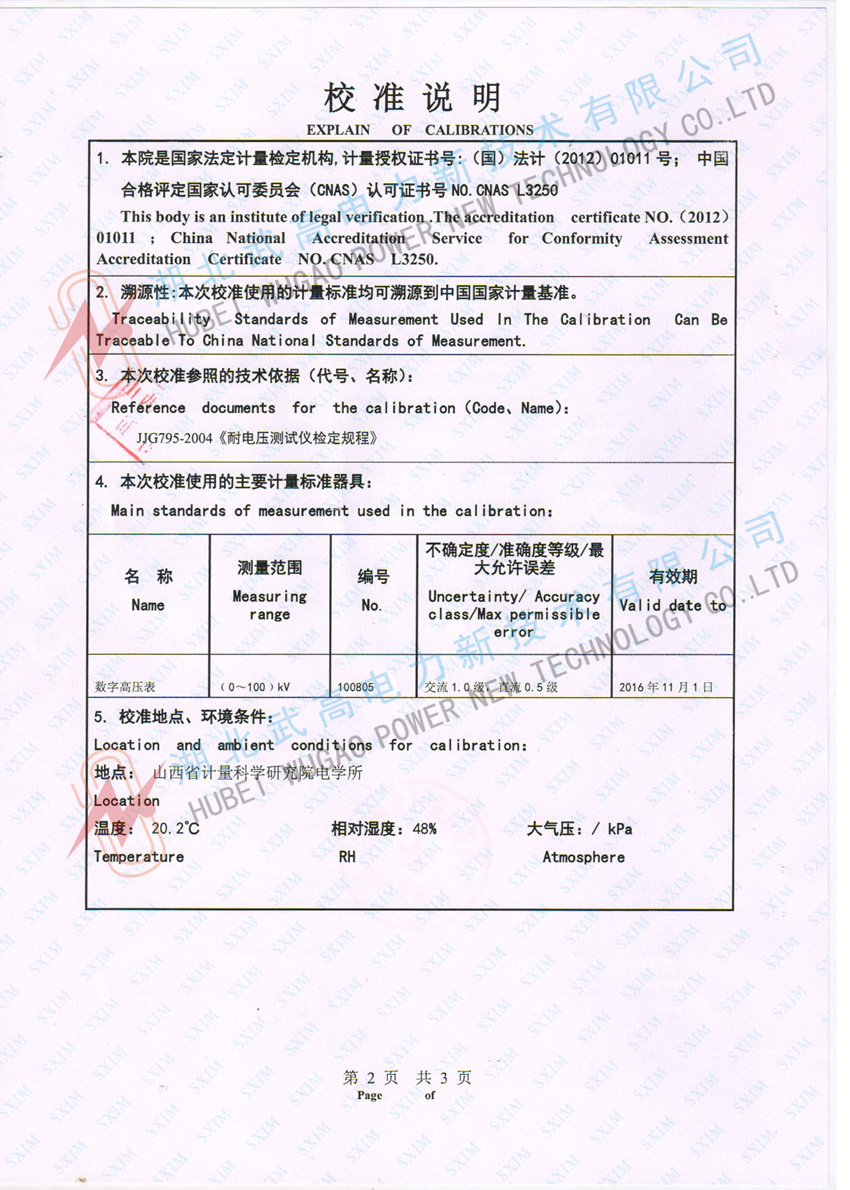

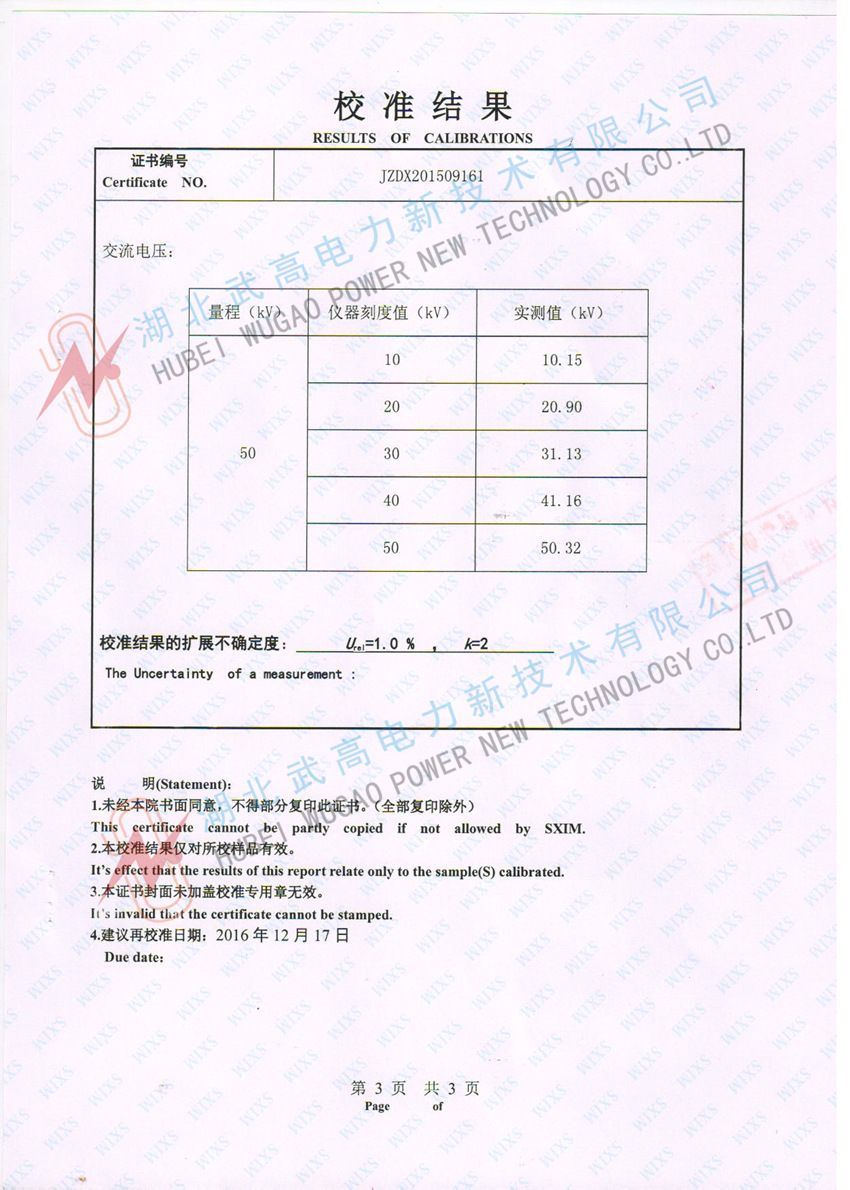

質檢證書
操作視頻
使用說明
技術方案
故障處理

概述 overview

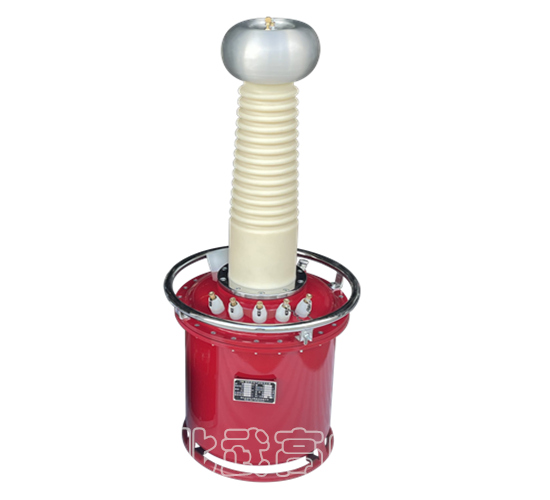

一、YDQ充氣式試驗變壓器

試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。

隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的應用。

我公司經過多年的努力，研究成功了YDQ充氣式輕型試驗變壓器，本系列產品與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20％－60％（視電壓及容量等級而定），而且無油污染，單臺試驗變壓器的電壓等級可達300KV。由于采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用。

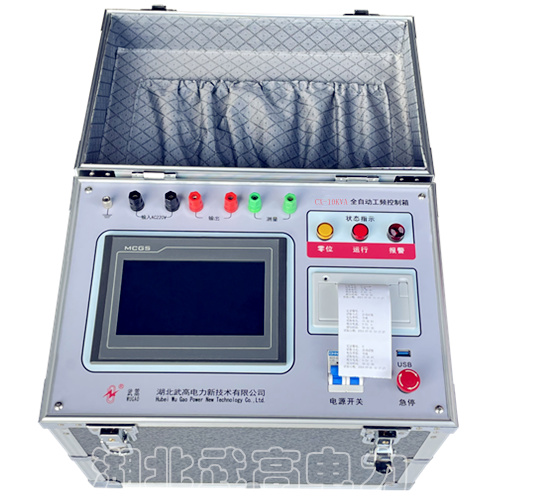

二、CX系列全自動工頻耐壓控制箱

CX系列全自動工頻耐壓控制箱(是電力生產的試驗變壓器的專用配套設備，該控制箱（臺）具有使用維修方便、性能優越使用安全可靠、外型結構美觀、堅固耐用、移動方便等特點。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。

CX系列全自動工頻耐壓控制箱采用先進的微電子處理技術，全部使用過程可提前進行設置，全中文接口，操作簡單明了。全部測試項目可以設定后自動進行測試，無須人工干預。

本系列自動工頻耐壓控制箱采用全新平臺PLC組態控制，可以無縫對接不同等級的各種試驗變壓器，并可以進行軟件校準，大大提升儀器的適用性。

產品特點

1、采用高分辨率 7英寸高亮度全彩PLC觸摸顯示屏（分辨率800×480），電壓、電流、時間、狀態信息及提示信息等全部同屏顯示，讀數清晰、直觀；

2、全中文界面，操作簡單明了，可適應多種應用場合；

3、高精度觸摸屏操作，所有功能均可通過觸摸設定，提高了產品的安全性、可靠性；

4、全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；

5、直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制臺/箱可與多臺變壓器相互配套使用；

6、狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；

7、試驗過程中，屏上有試驗進行中的顯示，時刻提醒操作人員注意安全；

9、試驗出現異常時可以進行聲光報警功能；

11、自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；

13、手動控制模式，此模式類似于傳統的電動升/降壓方式，上升/下降由按鈕控制，設備自動判斷上/下限位，有過電壓保護；

14、升壓速度智能控制，當電壓達到目標電壓90%時，為保證精準達到目標電壓升壓速度會自動減慢；

15、升壓速度可設置，可根據配備的不同試驗變壓器的變比來調整升壓速度，達到更加合理的效果。

15、采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。

16、自帶打印功能，可以將試驗數據及試驗日期等內容進行快速打印

17、USB轉存功能，可以將保存的試驗數據通過USB接口導出到U盤做長久的備份

YDQ系列輕型交流試驗變壓器：紅色文字為當前產品參數 Product parameters

型號	容量 (KVA)	高壓電壓（KV）	高壓電流（mA)）	低壓輸入		變比 (高/儀)	溫升℃ (30分鐘)
型號	容量 (KVA)	高壓電壓（KV）	高壓電流（mA)）	電壓(V)	電流(A)	變比 (高/儀)	溫升℃ (30分鐘)
YDQ--1.5/50	1.5	50	30	200	7.5	500	10
YDQ--3/50	3	50	60	200	15	500	10
YDQ--5/50	5	50	100	200	25	500	10
YDQ--10/50	10	50	200	200	50	500	10
YDQ--20/50	20	50	400	380	53	500	10
YDQ--30/50	30	50	600	380	79	500	10
YDQ--50/50	50	50	1000	380	12	500	10
YDQ--5/100	5	100	50	200	25	1000	10
YDQ--10/100	10	100	100	200	50	1000	10
YDQ--20/100	20	100	200	380	53	1000	10
YDQ--30/100	30	100	300	380	79	1000	10
YDQ--50/100	50	100	500	380	132	1000	10
YDQ--20/150	20	150	133	380	53	1000	10
YDQ--30/150	30	150	200	380	80	1000	10
YDQ--50/150	50	150	333	380	132	1000	10
YDQ--100/150	100	150	667	380	263	1000	10
YDQ--50/200	50	200	250	380	132	1000	10
YDQ--100/200	100	200	500	380	263	1000	10
YDQ--150/200	150	200	750	380	395	1000	10
YDQ--200/200	200	200	1000	380	526	1000	10
YDQ--300/200	300	200	1500	380	790	1000	10
YDQ--50/300	50	300	170	380	132	1000	10
YDQ--100/300	100	300	333	380	263	1000	10
YDQ--150/300	150	300	500	380	395	1000	10
YDQ--200/300	200	300	667	380	526	1000	10
YDQ--300/300	300	300	3000	380	790	1000	10
